應用范圍:供熱及制冷系統
功能:流量控制
壓力等級:PN16
最大工作壓差:400Kpa 溫度:最高工作溫度:120°C;最低工作溫度:-20°C 材料:
閥體、閥蓋、座:灰鑄鐵 電動閥瓣、自動閥瓣、閥桿和導向套:H62 銅 膜片:加強纖維三元乙丙橡膠
彈簧:不繡鋼
介質:水和中性液體。
技術特點: 1、壓力無關型動態平衡電動調節閥流量的控制精度可達±5%。 2、電動閥芯和自動閥芯全部采用閥芯自動平衡結構，電動執行器開 啟和關斷不受力，大大減少電動功率。 3、內部有壓差恒定平衡裝置，電動閥瓣的工作壓差為 20kpa-30kpa。 4、結構設計合理美觀，拆裝維修方便。 5、采用內流式導壓管方式，省去外接銅管和接頭，避免磕碰，便于 保養。
技術特點和原理:

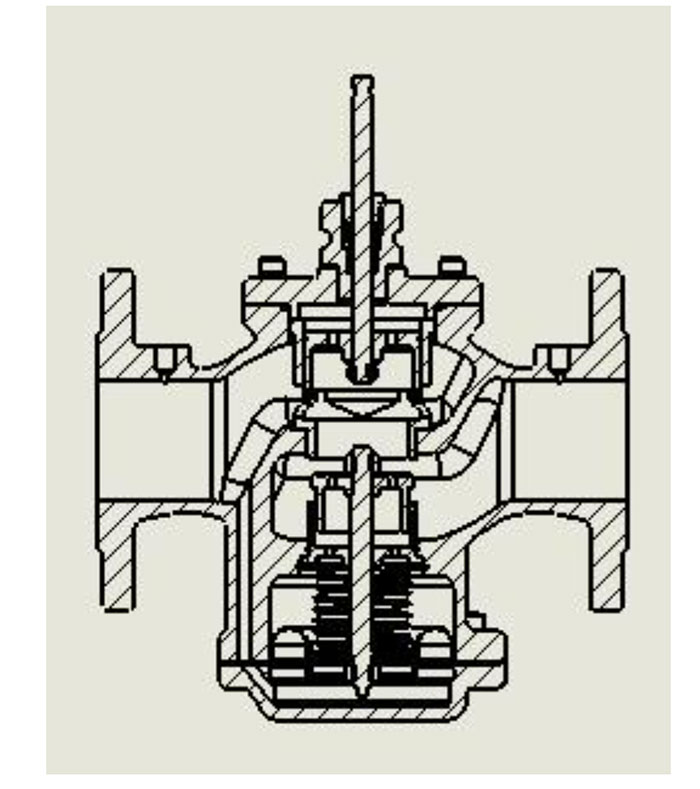

結構原理圖
壓力無關型動態平衡電動調節閥產品具有電動流量設定裝置和壓 差恒定平衡裝置，配電控數字智能儀表，是世界上最先進的人工智能 閥門。適應供熱領域流量數字精準調節要求的控制閥產品。動態壓差 平衡智慧電動閥特別適用一般電動閥難以勝任的多支路干擾，相互耦 合復雜管網的變流量控制系統，能避免系統壓力動態變化和分支管網 調節壓力相互作用的影響，是供熱空調管網動態調節和智能控制的最 佳控制閥。特別適應冷熱源多、管網復雜，用戶需求多樣的大中型區 域供熱空調智能自動化網站的優選控制閥產品。
壓力無關型動態平衡電動調節閥具有壓差恒定平衡裝置，只要滿

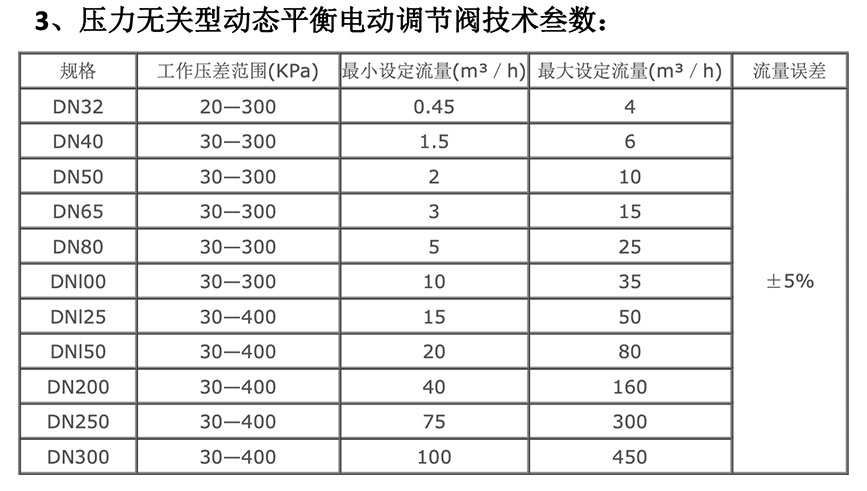

足自身工作的壓差，就能按需求和程序指令進行精確流量的調節，不 受管網壓力變化的干擾，在外部壓力變化的情況下控制閥流量特性曲 線基本不變，和自身固有流量特性曲線基本重合，流量與開度精準對 應，閥權度是 100%。流量只與電控閥瓣的開度對應，開度流量曲線 能保持固定不變。電動控制閥瓣的開度與內部彈簧確定的恒定工作壓 差配合進行流量調節，與系統壓力變化無關，只是按設定的流量精準 調節控制的智能電控閥，變復雜多變模糊不可控調節為單一流量指令 的控制調節，為管網平衡節能提控電控智能和數字調節自動化走出一 條新路。動態壓差平衡智慧電動閥為供熱空調領域自動化控制提供準 確和數字智能最優解決方案，是低成本、高性能、實現數字流量調節 和智能計量自動化管理的人工智能閥門產品。 二、壓力無關型動態平衡電動調節閥產品結構和技術叁數:

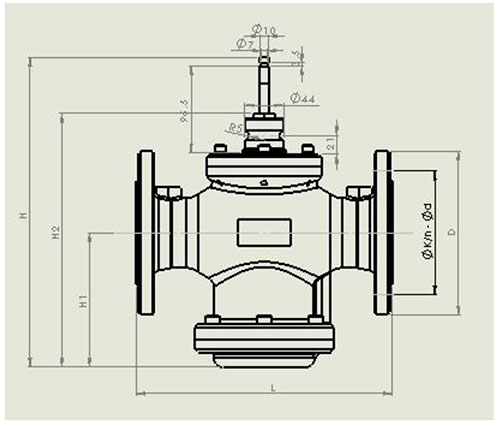

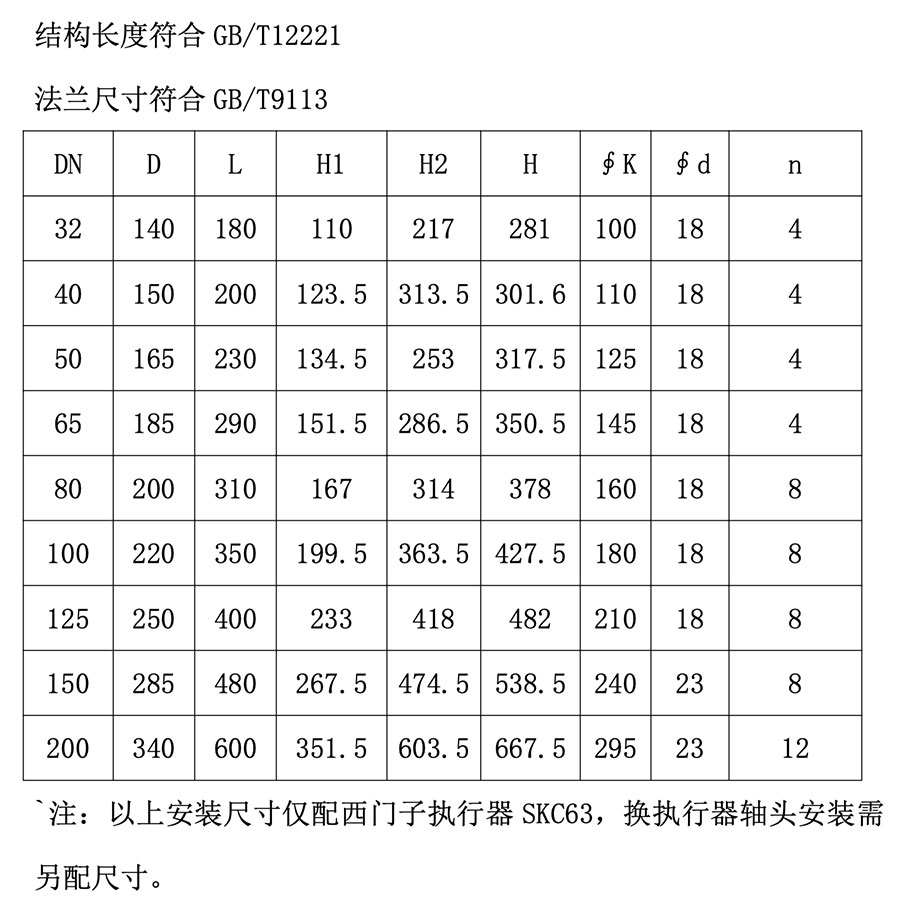

1、結構尺寸簡圖
注:電動執行器出軸推力計算要注意，由于電動閥采用平衡閥芯，平 衡閥芯兩端工作壓差 30kpa，電動執行器出軸推力與控制閥關斷壓力 無關，選型推力計算要注意。例如控制閥關斷壓力 100kpa，控制閥 電動出軸推力僅為 30/100，即控制閥出軸推力約為普通不平衡閥芯 的三分之一，采用平衡閥芯，電動執行器出軸推力小這是本產品特殊 優點。
安裝選型指南:
1、從表格中選出所需的△PL。 2、選取與管路同尺寸的閥門。
3、確定所需流量是否小于 Qmax。
